Travers for 8 lamper
TRAVERS 08-00Travers for montering af op til 8 lampe i toppen af gittermaster.
Lampetraverset monteres øverst på gittermastens flangeplader.
Lampetravers TRAVERS 08-00 kan anvendes sammen med sektion S302 og S303. Følgende lampetyper kan monteres på traverset:
Fx: Siteco A3 Maxi metalhalogen (0,13 m² vindflade). Siteco FL20 Maxi LED svarende til 1.000W metalhalogen (0,11 m² vindflade). Phillips 20 Optivision metalhalogen (0,072 m² vindflade)
| Max vægt per lampe: | g = 22 kg |
| Max vindflade per lampe: | Atot = 0,13 m² (Atot = Aref x cf) |
| Max vindlast: | 4,00 kN/m² (3-sek stødvind = 80,0 m/s) |
Beregninger er udført iht. DS/EN 1993-1-1 +NA – Stålkonstruktioner – Generelle regler.
Vindlast iht. DS/EN 1991-1-4 +NA – Last på bærende konstruktioner – Vindlast.

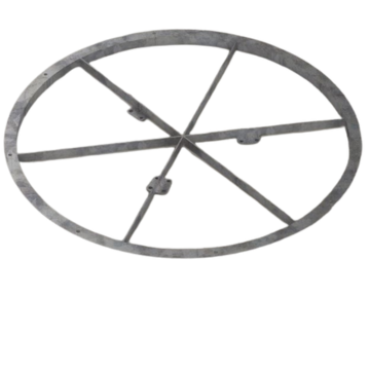

Lampetravers udføres som en topring bestående af: tre flade rektangulære stænger, tre stålplader (bruges til at fastgøre ringen til gittertårnet) og en stålring, der omslutter hele den øverste ringstruktur
| Dimension og kvalitet: | 3 x 1,92 m FL.60x8, S235J2 iht. EN 10025-2. |
| Plade 10, S335J2 iht. EN 10025-2. | |
| 6,30 m L60x60x6, S235J2 iht. EN 10025-2. | |
| Overflade: | Varmforzinket iht. EN ISO 1461. |
| Fastgørelse, mast: | Bolte |
| Fastgørelse, lampe: | Gennemgående bolt M20x40 mm |
| Vægt: | 42 kg (+ lampe) |
| Vindflade: | 0,30 m² (+ lampe) |
Beregninger er udført iht. DS/EN 1993-1-1 +NA – Stålkonstruktioner – Generelle regler.
Vindlast iht. DS/EN 1991-1-4 +NA – Last på bærende konstruktioner – Vindlast.
